在鋼質(zhì)門的傳統(tǒng)制作中，基本都采用先膠合后噴涂工藝，即門扇膠合完成后，再進行表面噴涂作業(yè)，這樣做的好處是：①鋼板無塑粉，可以肆無忌憚的焊接，且不用擔(dān)心板面燒傷，②后噴涂的塑粉可將門扇結(jié)合部原本不大的焊點覆蓋，在粘貼防火膨脹密封件后對門扇美觀影響不大。

　　自打防火門門扇內(nèi)部被要求填充珍珠巖(菱鎂)防火板后，這個規(guī)律似乎已悄然發(fā)生改變;特別是進戶防火門，由于門扇表面多需木紋轉(zhuǎn)印，傳統(tǒng)的水洗轉(zhuǎn)印紙工藝很容易導(dǎo)致門扇內(nèi)部浸入水，浸入門扇內(nèi)部的水會被門芯板吸入體內(nèi)，在高溫的烘烤下再以蒸汽的方式溢出反鹵，從而導(dǎo)致門扇內(nèi)部銹蝕的情況發(fā)生。另外，部分防火膠水也無法做到耐兩次或三次以上的高溫，從而導(dǎo)致門扇內(nèi)部開膠。

　　在這種大環(huán)境下，很多企業(yè)開始嘗試改變生產(chǎn)工藝，紛紛采用先噴涂后膠合，其兩者工藝分析比較：

　　1.傳統(tǒng)生產(chǎn)工藝：門扇先膠合后噴涂：鈑金剪折沖焊→酸洗磷化→板面風(fēng)干→門板填充→焊接加固→門扇熱壓→表面噴涂。

　　其工藝缺陷分析如下：

　　①、鋼板酸洗磷化后，經(jīng)填充、膠合、電焊工序，鋼板表面及可能二次污染，如手印、灰塵、油污等，部分鍍鋅鋼板清洗后若長時間與空氣接觸，表面還容易氧化;門扇噴涂前板面若無法得到二次凈化處理，極可能導(dǎo)致門扇表面塑層吸附力不強，塑層脫落等現(xiàn)象發(fā)生;這是市場上多數(shù)鋼質(zhì)防火門存在的表面缺陷。

　?、凇⒎阑痖T芯經(jīng)過膠合，膠水將被門芯吸入，若再經(jīng)高溫烘烤，將容易使門扇脫膠，造成產(chǎn)品質(zhì)量隱患;同時門扇內(nèi)部水份將激活門芯內(nèi)部的化學(xué)物質(zhì)，造成反鹵，從而銹蝕門扇鋼板;這是市場上大多數(shù)鋼質(zhì)防火門普遍銹蝕的根本原因所在。

　?、?、防火門芯本身具有隔熱、吸熱作用，先膠合后噴涂工藝在門扇噴塑時致使門扇表面塑粉烘烤不熟，造成轉(zhuǎn)印撕紙困難，從而影響木紋轉(zhuǎn)印的效果。

　?、?、先膠合后噴涂工藝在轉(zhuǎn)印工序撕紙、清洗時，水液很容易流入門扇內(nèi)部，致使門芯質(zhì)量、結(jié)構(gòu)產(chǎn)生變化松動，存在極大的脫膠風(fēng)險;同時門芯吸水后在高溫烘烤下，將造成大面積反鹵，從而嚴(yán)重銹蝕門扇內(nèi)部，造成極大的質(zhì)量隱患。

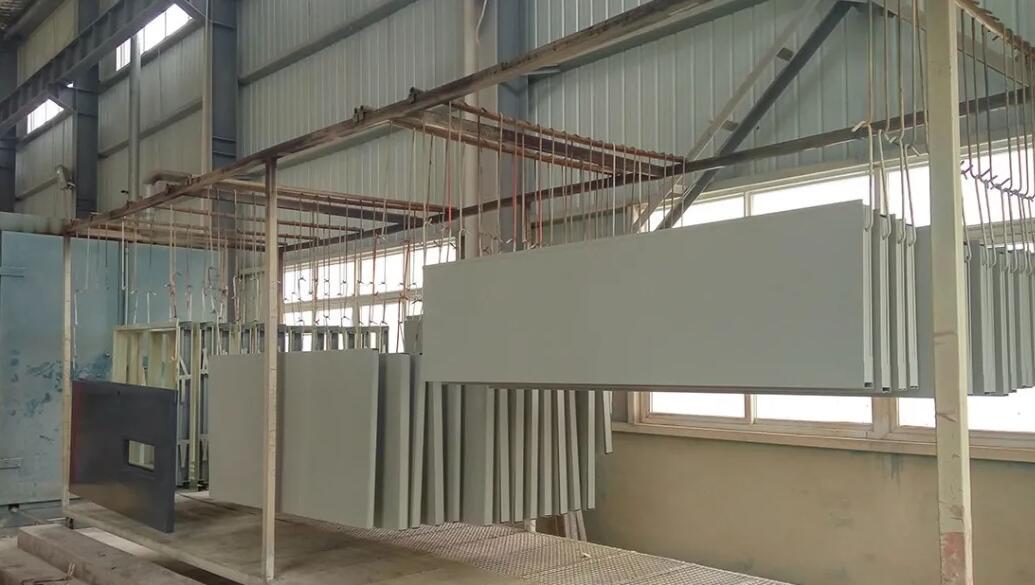

　　2、先噴涂后膠合工藝：鋼板剪折沖焊→板面清洗凈化→脫水烘干→塑粉噴涂→門扇膠合→門扇壓平→組裝包裝→入庫。

　　工藝優(yōu)點分析如下：

　?、?、鋼板經(jīng)鈑金制作后，經(jīng)酸洗磷化(有條件的可直接進行噴淋凈化)后直接噴涂生產(chǎn)線，防止板面二次污染，使得表面噴涂質(zhì)量較佳，涂層堅固，從而杜絕門扇表面塑層容易脫落的風(fēng)險發(fā)生。

　?、?、市場上部分防火膠水無法做到耐兩次或三次以上的高溫，門扇與門芯膠合后，避免再次高溫烘烤，避免激活門芯內(nèi)部反鹵，避免門扇開膠、鋼板銹蝕的風(fēng)險。

　　③、門扇鋼板在膠合前進行表面木紋轉(zhuǎn)印，避免了粉末烘烤不熟，轉(zhuǎn)印撕紙更為容易。

　?、堋摪逶陂T扇膠合前進行表面木紋轉(zhuǎn)印，避免了水液與門芯接觸的機會，從而杜絕門扇脫膠、腐蝕的質(zhì)量隱患發(fā)生。

　　新工藝往往也會帶來一系列待解決的問題，大部分企業(yè)原有門扇結(jié)構(gòu)在先噴涂后膠合工藝中無法解決焊接及噴涂后板面焊接燒傷難題;有的企業(yè)雖然設(shè)計了新型結(jié)構(gòu)代替膠合焊接工藝，但結(jié)果卻往往不理想;

　　為了防止門扇開膠，又解決門扇內(nèi)的銹蝕困境，目前大多數(shù)防火門企只好妥協(xié)打折，即：鈑金之后先做好表面，待門扇膠合后對前后板結(jié)合部采用焊接加固，表面被燒傷部位用防火密封件掩蓋，就實際效果而言，被燒傷部位卻往往難以掩蓋。

　　而公共部位的防火門大多還停留在傳統(tǒng)模式，依舊在采用先噴塑后膠合的方式作業(yè)，部分門企為了防止門扇內(nèi)部銹蝕，甚至在門扇內(nèi)部先作噴涂處理，此舉無疑提高生產(chǎn)成本及工人的勞作強度。

　　在目前的整個鋼質(zhì)防火門業(yè)內(nèi)，要正真實現(xiàn)可行的門扇膠合無焊工藝，必將考驗產(chǎn)品的結(jié)構(gòu)及內(nèi)部構(gòu)造，要實現(xiàn)防火門扇先噴涂后膠合工藝，必須滿足兩個必要條件，門扇膠合無焊接結(jié)構(gòu)及門扇整體的牢固性，缺一不可。
